Υψηλή αποδοτικότητα των εγκαταστάσεων υδρογόνου από την ηλεκτρόλυση νερού

1. Εισαγωγή



Η παραγωγή υδρογόνου από την ηλεκτρόλυση νερού έχει τα πλεονεκτήματα των εύκαμπτων περιοχών εφαρμογής, της υψηλής αγνότητας προϊόντων, της υψηλής λειτουργικής ευελιξίας, του απλού εξοπλισμού, και του υψηλού βαθμού της αυτοματοποίησης, και χρησιμοποιείται ευρέως στους βιομηχανικούς, εμπορικούς, και αστικούς τομείς. Σε απάντηση στη low-carbon και πράσινη ενέργεια της Κίνας, η παραγωγή υδρογόνου ηλεκτρόλυσης νερού χρησιμοποιείται ευρέως στους πράσινους ενεργειακούς τομείς όπως το photovoltaics και η αιολική ενέργεια.



2. Τεχνικά χαρακτηριστικά γνωρίσματα



• Το σφραγίζοντας στόλισμα υιοθετεί έναν νέο τύπο του πολυμερούς υλικού για να εξασφαλίσει την απόδοση σφράγισης του ηλεκτρολυτικού κυττάρου.

• Το ηλεκτρολυτικό κύτταρο που χρησιμοποιεί το αμίαντος-ελεύθερο ύφασμα διαφραγμάτων που μπορεί να μειώσει την κατανάλωση ενέργειας, είναι πράσινο και φιλικό προς το περιβάλλον, καρκινογόνος ουσία ελεύθερη, και καμία ανάγκη να καθαριστούν τα φίλτρα.

• Τέλεια λειτουργία συναγερμών ενδασφάλισης.

• Υιοθετήστε τον ανεξάρτητο έλεγχο PLC, λειτουργία μόνος-αποκατάστασης ελαττωμάτων.

• Μικρό ίχνος και συμπαγές σχεδιάγραμμα εξοπλισμού.

• Η σταθερή λειτουργία και μπορεί να τρέξει συνεχώς καθ' όλη τη διάρκεια του έτους χωρίς παύση.

• Υψηλό επίπεδο της αυτοματοποίησης, το οποίο μπορεί να πραγματοποιήσει την τηλεκατευθυνόμενη διαχείριση στην περιοχή.

• Κάτω από τη ροή 30%-100%, το φορτίο μπορεί να ρυθμιστεί ελεύθερα, και μπορεί να τρέξει ακίνδυνα και σταθερά.

• Ο εξοπλισμός έχει τη μακριά ζωή υπηρεσιών και την υψηλή αξιοπιστία.



3. Συνοπτική εισαγωγή της ροής διαδικασίας



Το ακατέργαστο νερό (καθαρό νερό) στη δεξαμενή ακατέργαστου νερού εγχέεται στον τρίφτη υδρογόνο-οξυγόνου μέσω της αντλίας παροχής νερού, και η αλυσίβα στο αέριο πλένεται και εισάγει έπειτα το διαχωριστή υδρογόνο-οξυγόνου. Το electrolyzer παράγει το υδρογόνο και το οξυγόνο κάτω από την άμεση τρέχουσα ηλεκτρόλυση. Το υδρογόνο και το οξυγόνο είναι χωρισμένα, πλυμένα και δροσισμένα από το διαχωριστή υδρογόνο-οξυγόνου αντίστοιχα, και το νερό που χωρίζεται από το διαχωριστή κολπίσκων νερού απαλλάσσεται μέσω του σωλήνα αγωγών. Το οξυγόνο είναι παραγωγή από τη ρυθμίζοντας βαλβίδα μέσω του σωλήνα εξόδου οξυγόνου, και ο χρήστης μπορεί να επιλέξει σε κενό ή να την αποθηκεύσει για τη χρήση σύμφωνα με τη χρήση. Η παραγωγή του υδρογόνου είναι ρυθμισμένη από την έξοδο του διαχωριστή αέριο-νερού μέσω μιας ρυθμίζοντας βαλβίδας.



Το συμπληρωματικό νερό για τη σφραγίζοντας δεξαμενή νερού είναι δροσίζοντας νερό από το τμήμα χρησιμότητας. Το γραφείο διορθωτών δροσίζεται από thyristor.



Το πλήρες σύνολο συστήματος παραγωγής υδρογόνου είναι πλήρως αυτόματη λειτουργία που ελέγχεται από το πρόγραμμα PLC, το οποίο είναι αυτόματο κλείσιμο, αυτόματοι ανίχνευση και έλεγχος. Έχει τα διάφορα επίπεδα συναγερμού, αλυσίδας και άλλων λειτουργιών ελέγχου, για να επιτύχει το επίπεδο αυτοματοποίησης έναρξης ένας-κουμπιών. Και έχει τη λειτουργία της χειρωνακτικής λειτουργίας. Όταν το PLC αποτυγχάνει, το σύστημα μπορεί να χρησιμοποιηθεί με το χέρι για να εξασφαλίσει ότι το σύστημα παράγει το υδρογόνο συνεχώς.



4. Τεχνικές παράμετροι και εξοπλισμός

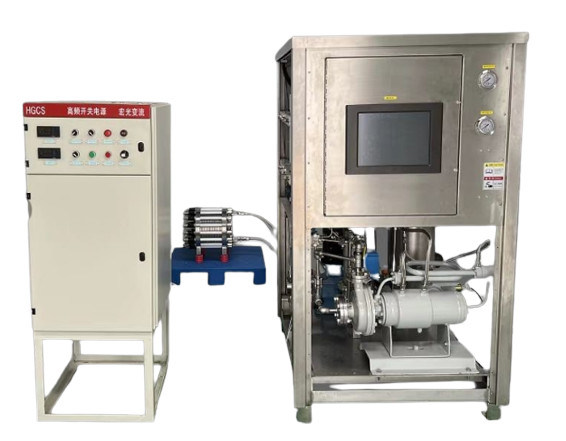

Electrolyzer:



Επεξεργασία καθαρισμού	50~1000Nm ³ /h
H2 αγνότητα	99.99~99.999%
Σημείο δρόσου	-60℃



Καθαρισμός:



Ικανότητα παραγωγής υδρογόνου	50~1000Nm ³ /h
Πίεση λειτουργίας	1.6MPa
